NB.50.M1
Önfelszedős manuális zsákológép

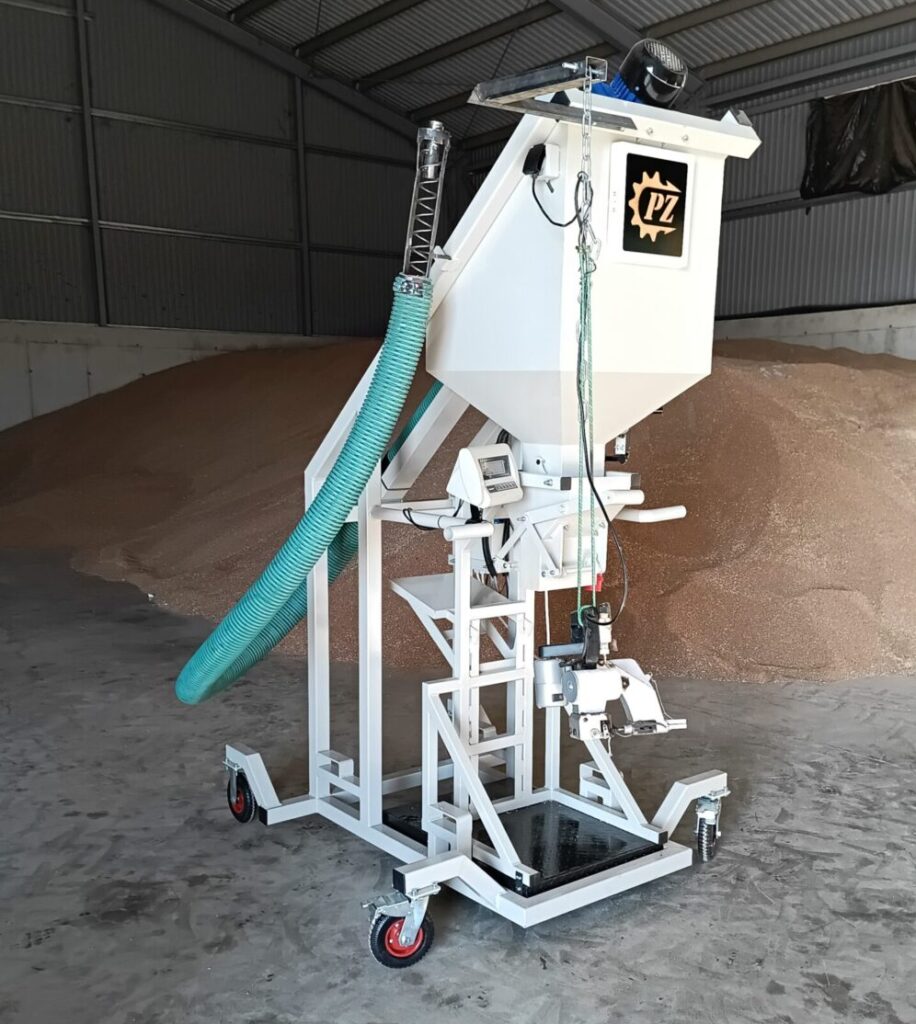

A géppel 10 és 50 kg közötti papír és PE zsákok tölthetők. A cél az volt, hogy minél egyszerűbb gépet hozzunk létre azoknak, akik ugyan nem zsákolnak nagy mennyiségben, de mégis gondot okoz a munka megszervezése vagy a zsákolni kívánt anyag mozgatása. Így született meg ez az egyszerű gép, amely képes közvetlenül a terménykupacból felszedni az anyagot és egy digitális mérlegre rögzített zsákba tölteni. Ez egy teljesen manuális működtetésű gép a lehető legkevesebb hibalehetőséggel. Mozgatása, áttelepítése rendkívül egyszerű. Kézi zsákvarrógép csatlakoztatásához ki van építve a szükséges tartószerkezet és elektromos csatlakozási pont, így a zsákok lezárása is egyszerűbb, gyorsabb, mint a madzagos kötés.
A prototípus elkészítése során szerzett tapasztalatok figyelembe vételével megkezdődhetett a sorozatgyártás.
Műszaki adatok
| Előtartály térfogat | 100 Liter |
| Méréshatár | 10 - 50 kg |
| Adagolás pontossága | ± 0.2 kg |
| Mérés osztásértéke | 0.1 kg |
| Töltő tölcsér mérete | 100 x 250 mm |
| Mérőfelület mérete |
500 x 500 mm magasság 160 mm |
| Maximális zsákméret | 550 x 1000 mm |
| Elektromos igény | 400V 50Hz 10A |
| Teljesítmény | 50 - 60 zsák/óra |
Működés leírása

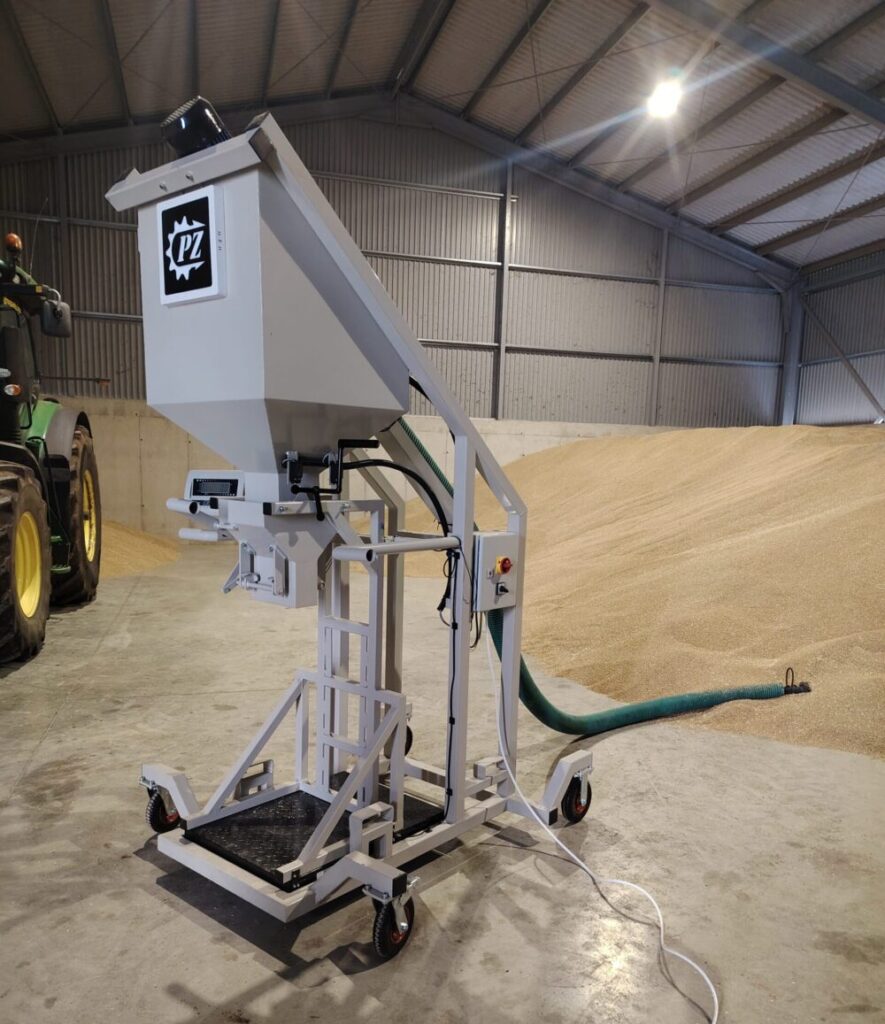

A zsákológép kezeléséhez egy fő elegendő. Telepítse közvezlenül a gabonakupachoz, a flexibilis csigát tűzze a terménybe! A 20 méteres tápkábelt csatlakoztassa az elektromos hálózathoz és már indulhat is a kiszerelés!
A zsáktartót helyezze abba a magasságba, aminél a zsák alja leér a lemezre! 40-50 kg-os zsákok esetén a tartóra nincs szükség. Rögzítse a zsákok száját a tölcsérre az excenteres szorítóval, majd a vezérlőkarral indítsa el a töltést és a csigát. A kar egy ívzáras elemet mozgat, ami az előtartály nyitásást és zárását végzi. Továbbá a vezérlő bütykök teljes nyitásnál és teljes zárásnál egy-egy végállás kapcsolót nyomnak meg, ami a csigát indítja és állítja le. Ez tulajdonképpen egy piros-zöld gombos öntartó kapcsolást valósít meg. Elegendő egyszer megütni a zöld gombot és a motor addig jár, amíg a piros gomb nem nyomódik meg. Töltés közben figyelje a mérleg kijelzőjét és a megfelelő időben állítsa le a gépet! Ezután oldja fel a zsákszáj szorítását és távolítsa el a megtöltött zsákot! Ha csatlakoztatott zsákvarrót, akkor varrja el a zsákot és helyezze a raklapra!

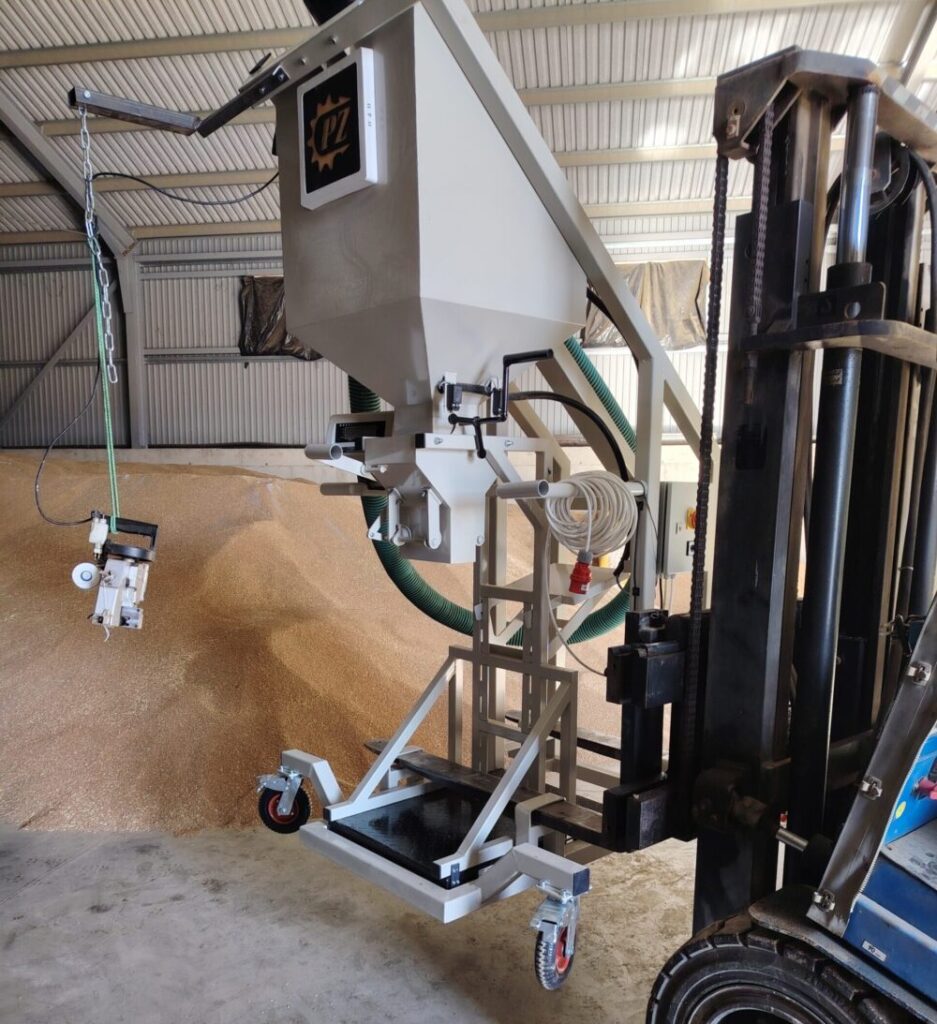

A működése ilyen egyszerű. Biztosan nem ez a leghatékonyabb zsákológép, de kis volumenhez nem is kell ennél bonyolultabb. Odatolja, bedugja, zsákol.
Nagyobb volumenű zsákoláshoz ajánljuk figyelmébe az automata rendszerünket. Ezt NB.50.A1 néven találja.
