BB.1000.A2
Alsó mérésű big-bag töltőgép
A gép a normál 4 füles big-bag-ek töltésére alkalmas 1000 kg tömegig. Cél az olyan üzemek, gazdaságok felruházása big-bag töltővel, akik nemrégiben vagy most ruháznak be vetőmagfeldolgozó gépsorba. Esetleg egyéb olyan tevékenységet végeznek, ami szükségessé teszi a big-bag-ek pontos tömegre való kiszerelését. A gépet alapesetben olyan előtartállyal kínáljuk, ami gabonakanállal is tölthető. Ehhez rendelkezik a megfelelő méretekkel. 3 méter széles, 3000 liter térfogatú és 4 méter a betöltési magassága.
Egyedi tervezéssel hozzá tudjuk alakítani csigás vagy szalagos adagoláshoz is.
Ennek a gépnek a tervezésénél figyelembe vettük a mobilitást, hogy könnyen mozgatható legyen. Ha csak idényszerűen használják, akkor egyszerűen el lehessen pakolni. A gép alján targonca villafogadó emelési pontok lettek kialakítva. A teljes tömeg 1500 kg. A felső előtartály gyorscsatlakozóval kapcsolódik a gép pneumatikus és elektromos rendszeréhez. A tartály targoncával könnyedén fel- és leemelhető a tájolócsapokról. Mivel a gép nem tartalmaz villanymotorokat ezért elegendő egyfázisú 230 V-os tápcsatlakozás max 6A áramfelvétellel.
Egyedi igények alapján hozzá tudunk integrálni más gépeket, hogy azok vezérlése erről a kezelőfelületről történjen.
Műszaki adatok
| Előtartály térfogat | 3000 Liter |
| Méréshatár | 200 - 1000 kg |
| Adagolás pontossága |
- 0 kg + 2 kg |
| Mérés osztásértéke | 1 kg |
| Töltőcső mérete | D250 mm |
| Mérőfelület mérete |
1500 x 1500 mm magasság 210 mm |
| Maximális zsákméret |
alapár 950 x 950 x 1600 mm opció 950 x 950 x 1850-2000 mm |
| Elektromos igény | 230V 50Hz 6A |
| Pneumatikus igény | 4 - 5 bar 6 NL/zsák |
| Teljesítmény | 10 - 15 zsák/óra |
Szerkezeti felépítés

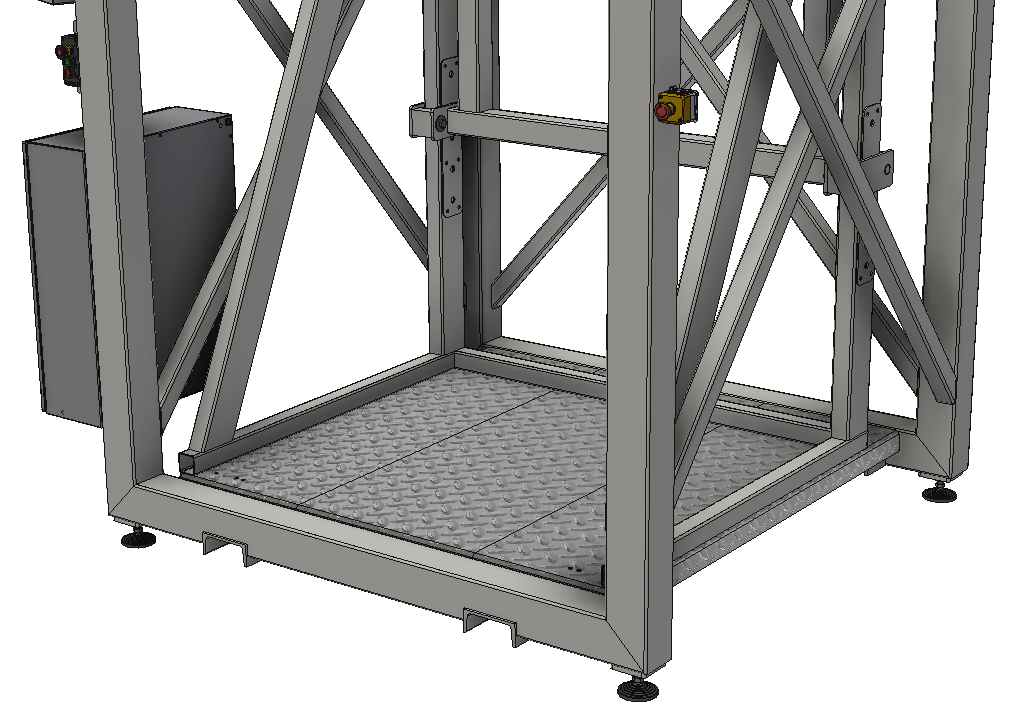

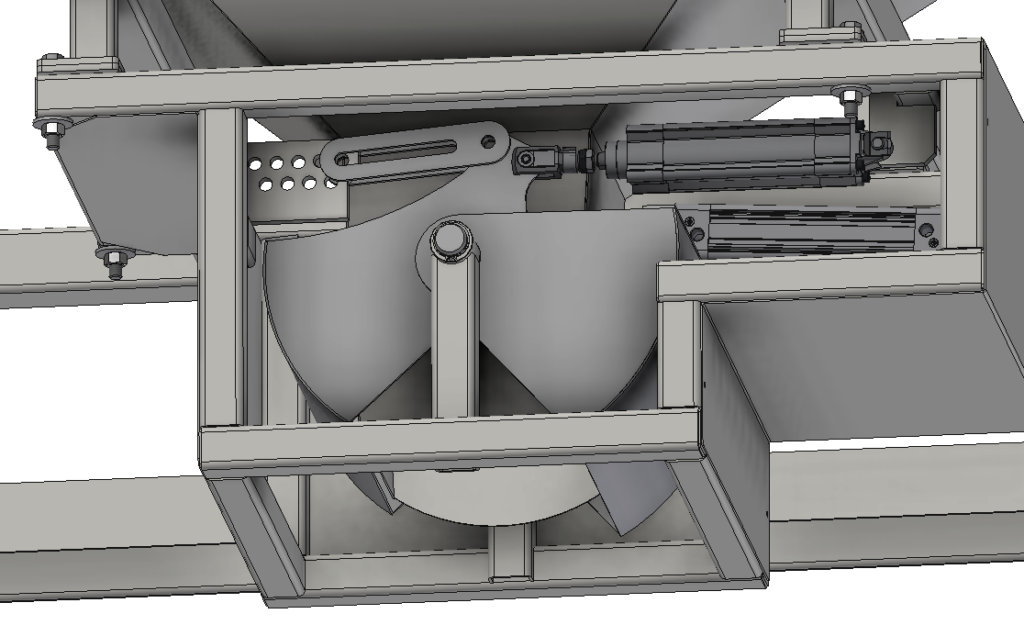

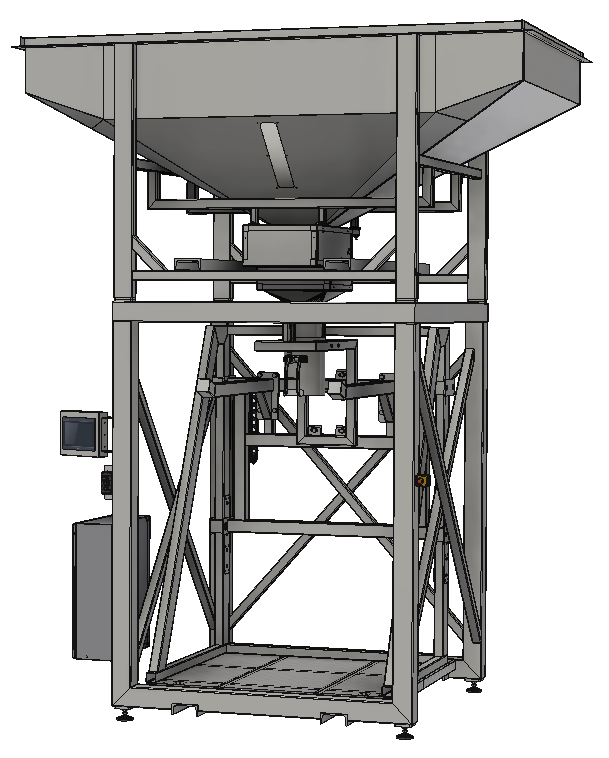

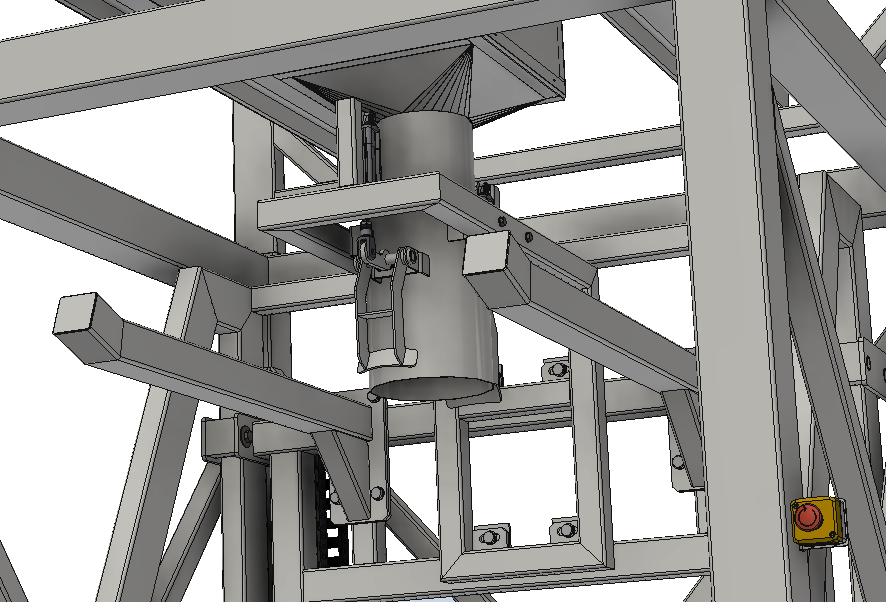

A zsáktöltő 3x2 méter alapterületű helyet foglal. Fő része egy hegesztett alapváz, ami egyúttal helyt ad az alul elhelyezett lapmérlegnek. Erre a lapmérlegre van ráerősítve egy acélvázas zsáktartó, ami a zsákfüleknél fogva tartja a zsákot a töltés során. Felül egy körül-belül 3000 literes előtartály található, aminek célja, hogy a zsákcserék során legyen hova felhalmozódni a terménynek és ne kelljen megállítani az anyagáramlást, a gépek folyamatosan üzemelhessenek. Valamint akár gabonakanállal is tölteni lehessen. A tartály magassága 4 méter. A tartály alján kapott helyet a töltő mechanizmus. Két darab pneumatikusan működtetett ívzáras elem segítségével valósul meg a töltés. A gép vezérlése történhet a masszív, megbízható fizikai gombokkal, de a 10"-os érintőképernyő segítségével is. A zsákolási paraméterek ezen a felületen állíthatók be, valamint a statisztikai adatokat is itt tekinthetjük meg.
Működés leírása
A gép elején két oldalt vészgombok lettek felszerelve, amivel azonnal le lehet állítani a gépet valamilyen vészesemény kapcsán.
Szoftver leírása

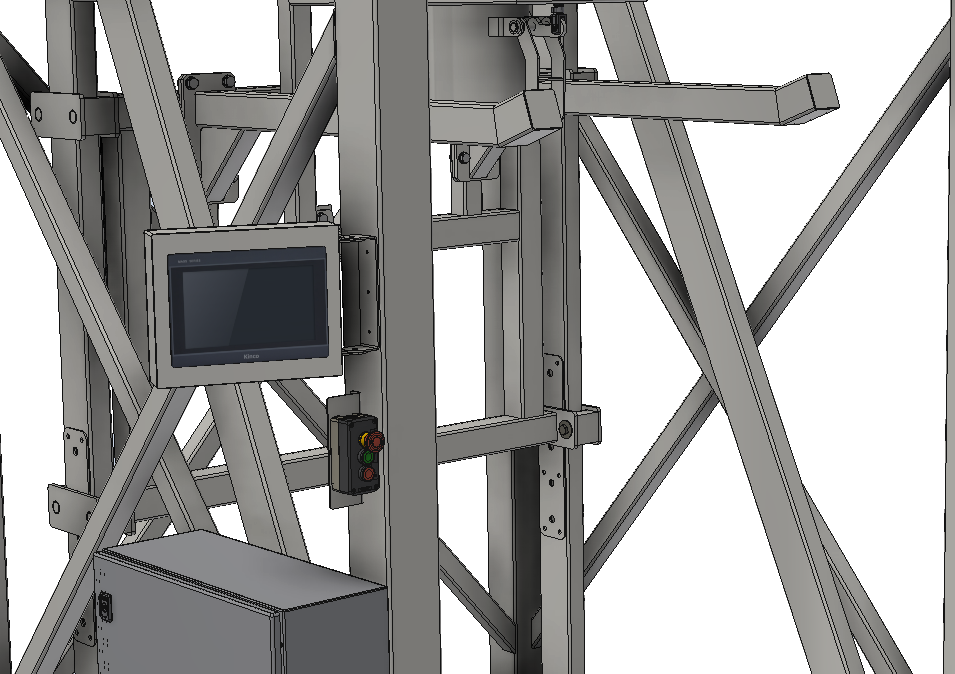

A zsákológép PLC vezérlésű, egy 10"-os érintőképernyő képez hidat ember és gép között. Ezen a felületen tudjuk nyomon követni a gép működését és az alapvető zsákolási beállításokat elvégezni.

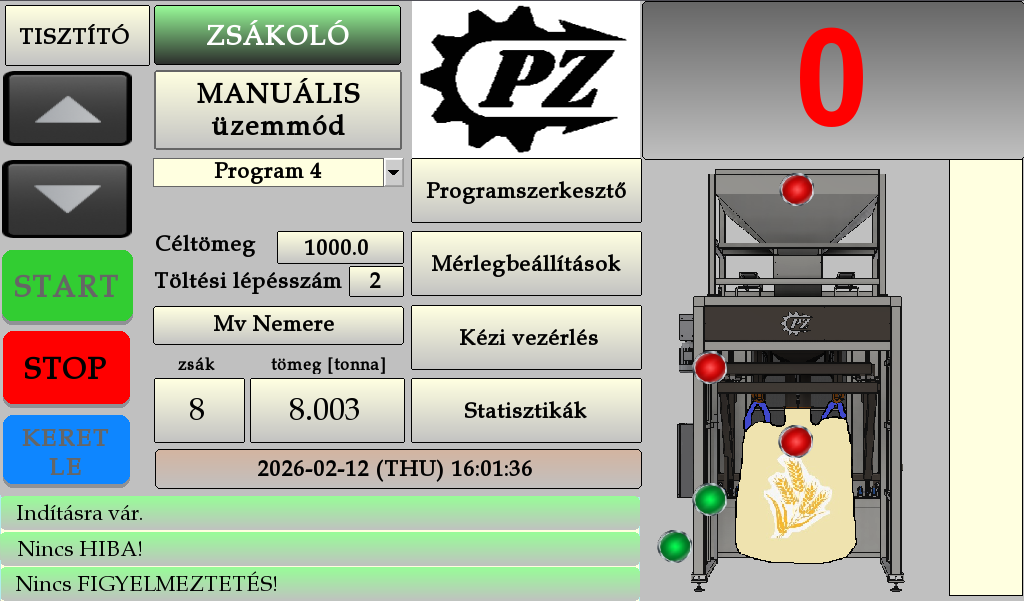

Főkép

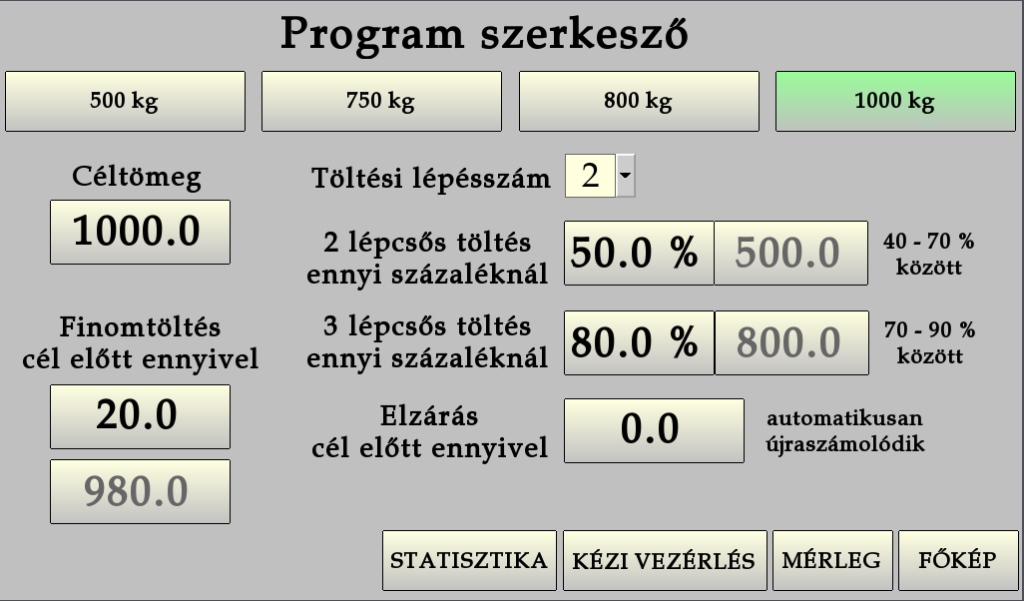

Program szerkesztő

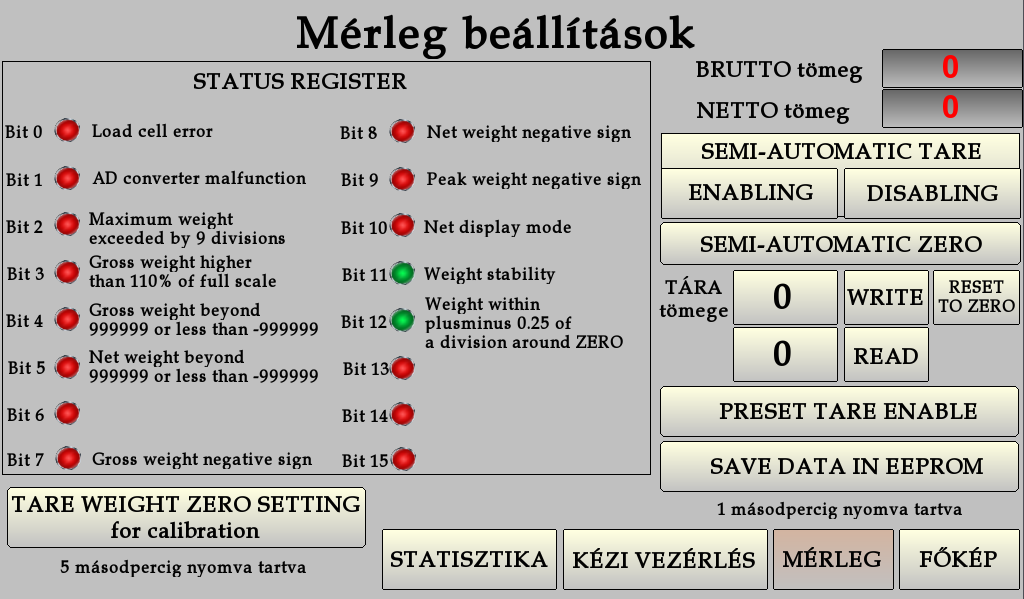

Mérleg beállítások

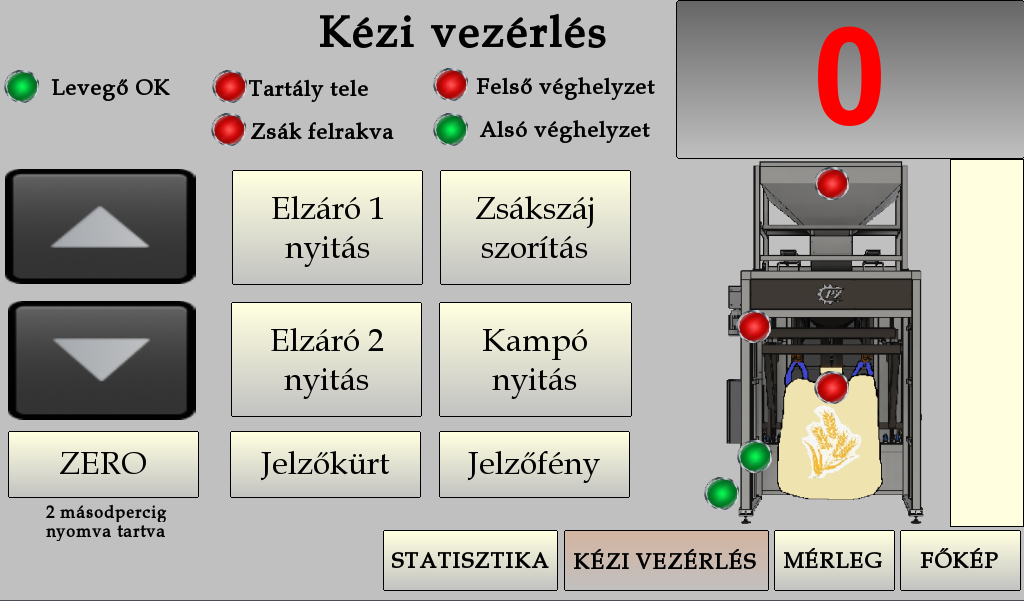

Kézi vezérlés

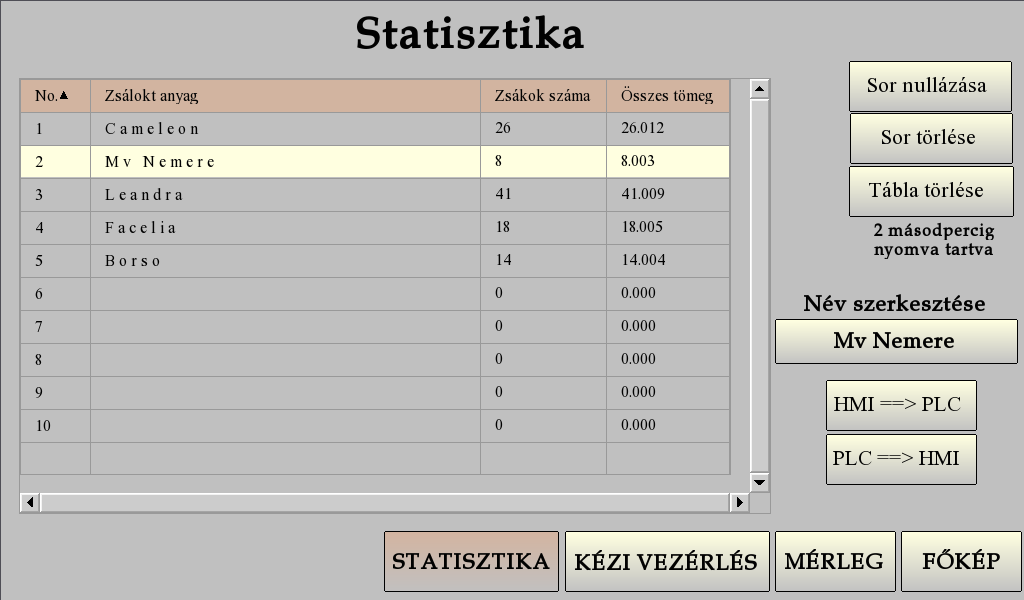

Statisztika
Ha egyedi igények merülnek fel vezérlés oldaláról, például egy meglévő rendszerhez illesztené a zsákológépet vagy egy régebbi, akár automata vezérlés nélküli gépsorhoz kapcsolná, mi ott is partnerek vagyunk.
