BB.1000.A1
Felső mérésű big-bag töltőgép

big-bag töltő

A gép a normál 4 füles big-bag-ek töltésére alkalmas 1000 kg tömegig. Cél az olyan üzemek kiszolgálása, ahol elvárt a nagyfokú automatizáltság. Az egyetlen manuális folyamat, az üres zsákok felhelyezése. Akár szállítószalagos rendszerhez is csatlakoztatható.
Felső előtartálya 1000 liter körüli, magassága 4.3 méter. Egyedi tervezéssel hozzá tudjuk alakítani csigás vagy szalagos adagoláshoz is.
Ennek a gépnek a prototípusa saját gazdaságunkban már üzemel, megtekinthető. Ezt az első darabot addig csiszoltuk, míg sorozaztgyártásra alkalmas tervek születtek, mindenféle gyárthatósági szempontokat figyelembe véve. Fontosnak tartottuk, hogy az ötleteink közül a legmagasabb műszaki tartalmú gép kerüljön megépítésre, mert így minden problémával, nehézséggel, feladattal szembesülni fogunk, ami a többi gépünknél jelenkezhet. Acélszerkezet gyárthatóság, felületkezelések, emelőszerkezet elemeinek kiválasztása, programozás, vezérlőegységek közötti kommunikáció, felhasználói felület kialakítása. Az elkészült gép a bizonyítéka, hogy vettük az akadályokat.

Műszaki adatok

Előtartály térfogat 1000 Liter
Méréshatár 200 - 1000 kg
Adagolás pontossága - 0 kg
+ 2 kg
Mérés osztásértéke 1 kg
Töltőcső mérete D250 mm
Maximális zsákméret 950 x 950 x 2000 mm
Elektromos igény 400V 50Hz 16A
Pneumatikus igény 4 - 5 bar 12 NL/zsák
Teljesítmény 10 - 15 zsák/óra

Szerkezeti felépítés

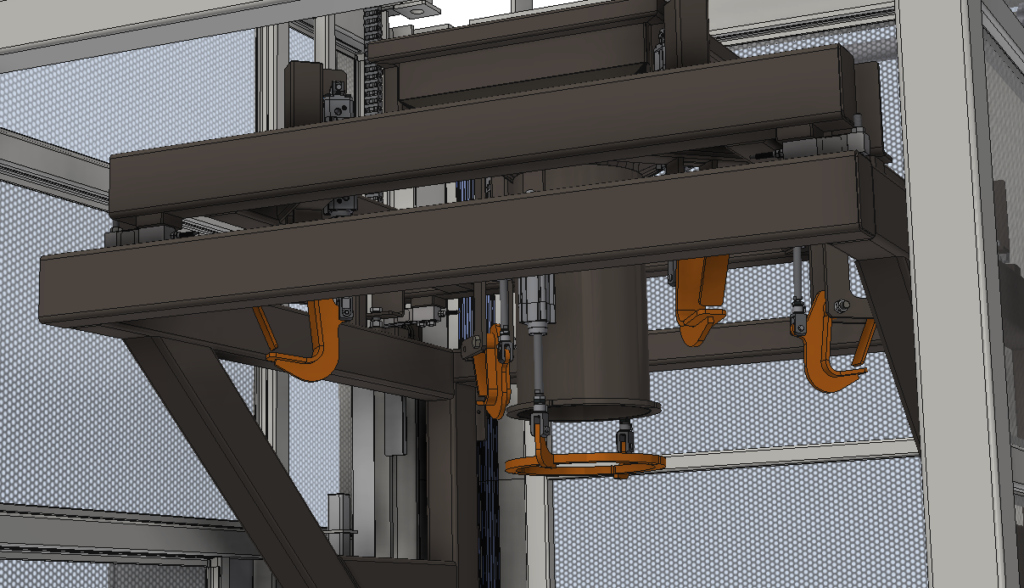

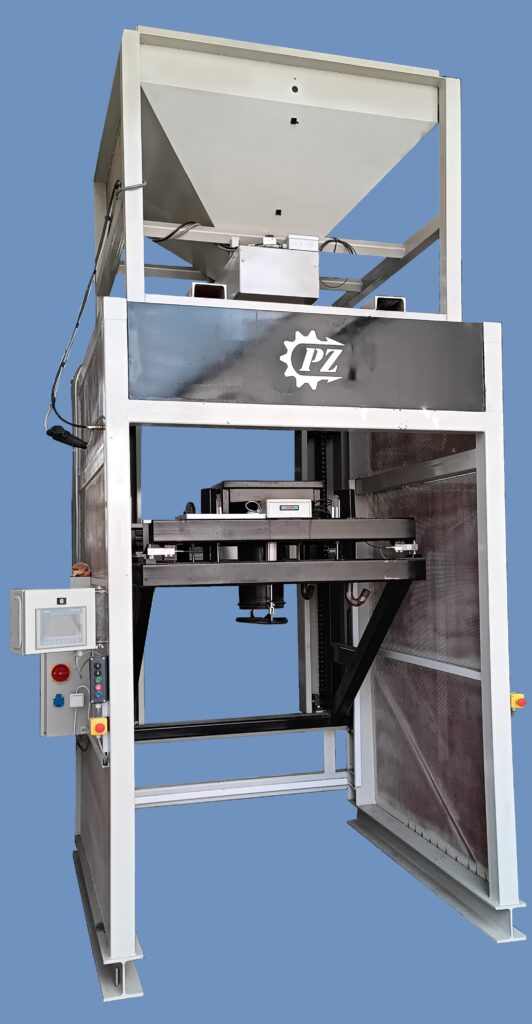

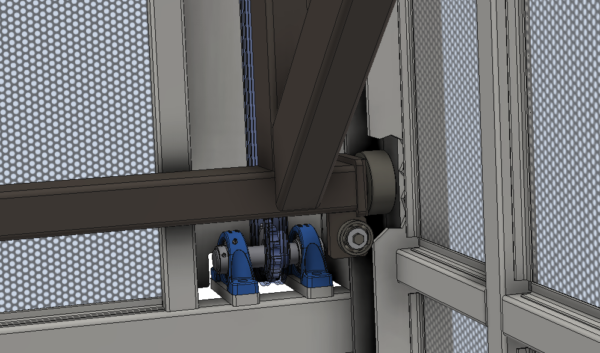

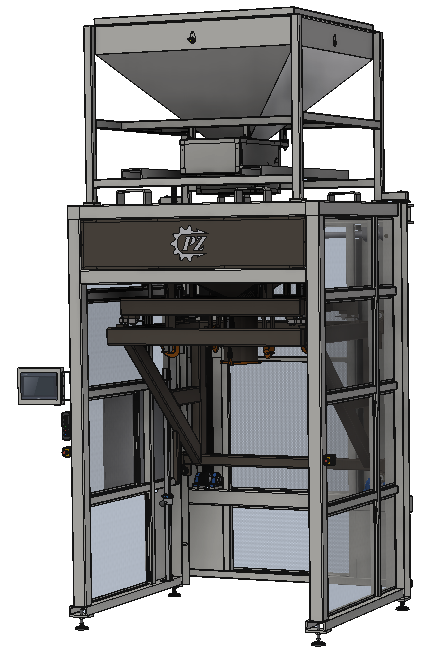

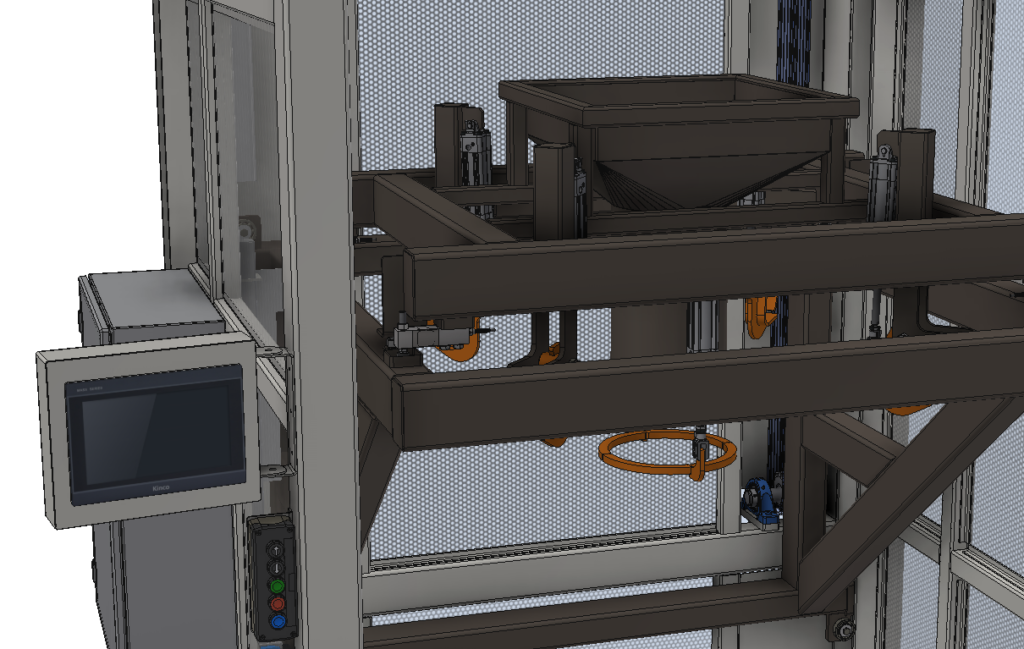

A zsáktöltő 2x2 méter alapterületű helyet foglal. Fő része egy hegesztett alapváz, ami egyúttal helyt ad a motorosan mozgatott mérlegkeret vezetősínjének. A gép építése során figyelembe vettük a munkavédelmi szempontokat, ezért két oldalt és hátul csavarozható perforált lemezes védőburkolatok kerültek felszerelésre, így minimalizálva a véletlen balesetek valószínűségét. A már említett mérőkeretet csigahajtóműves villanymotor mozgatja fel-le masszív lánchajtáson keresztül. Felül egy körül-belül 1000 literes előtartály található, aminek célja, hogy a zsákcserék során legyen hova felhalmozódni a terménynek és ne kelljen megállítani az anyagáramlást, a gépek folyamatosan üzemelhessenek. A tartály magassága 4.3 méter. A tartály alján kapott helyet a töltő mechanizmus. Két darab pneumatikusan működtetett ívzáras elem segítségével valósul meg a töltés. A gép vezérlése történhet a masszív, megbízható fizikai gombokkal, de a 10"-os érintőképernyő segítségével is. A zsákolási paraméterek ezen a felületen állíthatók be, valamint a statisztikai adatokat is itt tekinthetjük meg.

big-bag töltő
big-bag töltő
big-bag töltő
big-bag töltő
big-bag töltő

Működés leírása

A gép félautomata üzemű, a zsák felhelyezését és a folyamat indítását egy fő végzi. Elsőként az érintőképernyőn ki kell választani a 4 előre definiált töltési program egyikét, majd beállítani a zsákolni kívánt anyag megnevezését, hogy fajtánként elkülöníthető statisztikai adatot gyűjthessünk. A programok konfigurálásáról a Szoftver leírás fejezetben olvashat részletesen. Miután a kijelzőn minden be lett állítva és a gép AUTOMATA üzemre lett kapcsolva, a kék gomb segítségével a gépet alaphelyzetbe kell állítani. Ez azt jelenti, hogy a mérlegkeret alsó végállásba fog ereszkedni, hogy a dolgozó könnyen felhelyezhesse a zsákot. A négy zsákfület a négy kampóba kell akasztani, valamint a zsákszájat fel kell húzni a töltőcsőre. Ha ez megvan, akkor a zöld gombbal indítható a töltési folyamat. Ennek keretében a gép egy szenzor segítségével leellenőrzi, hogy valóban felkerült a zsák, pneumatikus hengerekkel a zsákszájat a töltőcsőhöz szorítja, majd a felső végállásba emelkedik, ahol megkezdődhet a zsák töltése. Kettő darab ívzáras elem kinyit és a felső tartályból teljes keresztmetszeten folyik a zsákba a termény. Lehetőség van beállítani egy-, kettő- vagy háromlépéses töltést, ami azt jelenti, hogy a teljes céltömeg elérése előtt a gép egyszer vagy kétszer leengedje a zsákot, hogy az alja leérjen a földe. Így a zsák jobban szétterül. Ennek akkor van gyakorlati szerepe, amikor a zsák szinte teljes térfogatát ki kell használni. Leginkább könnyű fajsúlyú anyagok esetén hasznos, például árpa vagy zab. Búzánál, borsónál általában egy lépéses töltés is elegendő. Közelítve a céltömeghez, a gép finomtöltésre kapcsol, ami azt jelenti, hogy az egyik ívzárat becsukja. Ekkor a töltés egy jóval keskenyebb résen történik, így pontosan tartható a beállított céltömeg. Végül a másik ívzár is becsuk. Minden keretmozgást hangjelzés előz meg, hogy felhívja a kezelő figyelmét, a gép munkaterében tartózkodni tilos, a gép hamarosan indul. A megtöltött zsákot a gép leereszti teljesen. A zsákszáj szorítás elenged, valamint a zsákfül kampók pneumatikus hengerek segítségével kinyitnak. Ezt követően a mérlegkeret felemelkedik, hogy ne akadályozza a zsák eltávolítását. A gép nagy előnye, hogy a kész zsák eltávolítása történhet töbféleképpen. Akár a most már szabadon lévő négy zsákfülre ráállva villás targoncával, ha a kezelő készített raklapot a zsák alá, akkor békával vagy, ha szállítószalagos rendszerben üzemel a gép, akkor a szállítószalagon indulhat útjára a zsák. Ezután indulhat újra a folyamat a kék gomb megnyomásával, ami alaphelyzetbe állítja a gépet és felkerülhet a következő üres zsák.
A gép elején két oldalt vészgombok lettek felszerelve, amivel azonnal le lehet állítani a gépet valamilyen vészesemény kapcsán.

Szoftver leírása

A zsákológép PLC vezérlésű, egy 10"-os érintőképernyő képez hidat ember és gép között. Ezen a felületen tudjuk nyomon követni a gép működését és az alapvető zsákolási beállításokat elvégezni.

Főkép

Már a Főoldalon rengeteg információ helyt kapott, de mégis lényegre törően, hogy az áttekinthetőség ne szenvedjen csorbát. Láthatjuk rajta az aktuális mért tömeget, a zsákológép térképét, bejelölve rajta az érzékelőket, amik piros és zöld színnel világítanak az állapotuknak megfelelően. Működtethetjük a gépet, akárcsak a fizikai gombokkal. Legördülő menüből kiválaszthatjuk a zsákolóprogramot, megjeleníti azok főbb adatait. Láthatjuk az aktuális termény zsákolási statisztikáit. Kiválaszthatjuk melyik almenübe szeretnénk belépni.
hmi 01

Program szerkesztő

Ebben a menüpontban 4 oldal található, ahol lehetőség van paraméterezni a zsákolást. Itt kerül megadásra a céltömeg, hogy hány kilóval a céltömeg előtt kezdődjön a finomtöltés, valamint, hogy a teljes töltés az hány lépésben valósuljon meg és a lépések hány százalékos töltöttségnél legyenek. A számokat tizedes pontossággal kell megadni.
hmi 02

Mérleg beállítások

A Mérleg beállítások menüpontot ritkán kell használni, de fontosnak éreztük, hogy legyen meg annak a lehetősége, hogy erről az érintőképernyőről is lehessen kommunikálni a mérlegműszerrel valamilyen szinten. Láthatóak a STATUS REGISTER adatai, valamint tudunk tárázni, nullázni a felületen. Láthatjuk a BRUTTO és a NETTO mért tömegeket is. Az automata zsákolás egyébként mindig a NETTO tömeg alapján történik.
hmi 03

Kézi vezérlés

Kézi vezérlésre állítva a gépet, itt tudjuk egyedileg működtetni a vezérelt emeleket. Láthatjuk a szenzorjeleket, a mért tömeget is. Ezt az oldalt akkor kell használni, ha tesztelni akarjuk az egyes elemek működését vagy a gép takarításánál nyitni, zárni akarjuk az ívzárakat. A gép képe mellett egy oszlop található, ami a zsák töltöttségi szintjét mutatja a 100%-hoz képest. Ezzel még vizuálisabbá téve a folyamatot. Ez az oszlop a Főképen is meg van jelenítve.
hmi 04

Statisztika

A Statisztika oldalon a felhasználónak meg kell adnia, a zsákolt anyag nevét vagy valamilyen azonosítóját. A gép ehhez a névhez fogja hozzárendelni az elkészült zsákok darabszámát, illetve összes zsákolt tömeget. A gép indításakor ezen az oldalon kell megadni, mit fogunk zsákolni. Ezt az első oszlop valamelyik cellájára bökve tudjuk megtenni.
hmi 05
Gépeinkre folyamatos szoftverkövetést biztosítunk. Ha valami újdonsággal rukkolunk elő, ami hatékonyabbá, nyomonkövethetőbbé teszi a zsákolást, akkor az újabb programot ingyenesen töltjük fel.
Ha egyedi igények merülnek fel vezérlés oldaláról, például egy meglévő rendszerhez illesztené a zsákológépet vagy egy régebbi, akár automata vezérlés nélküli gépsorhoz kapcsolná, mi ott is partnerek vagyunk.
